工业提升门

华诺工业提升门工作原理：
平衡系统（弹簧或配重）平衡门体的重量，通过外力（电机的扭力或手动拉力）来改变这个平衡，使门体在轨道内提动。

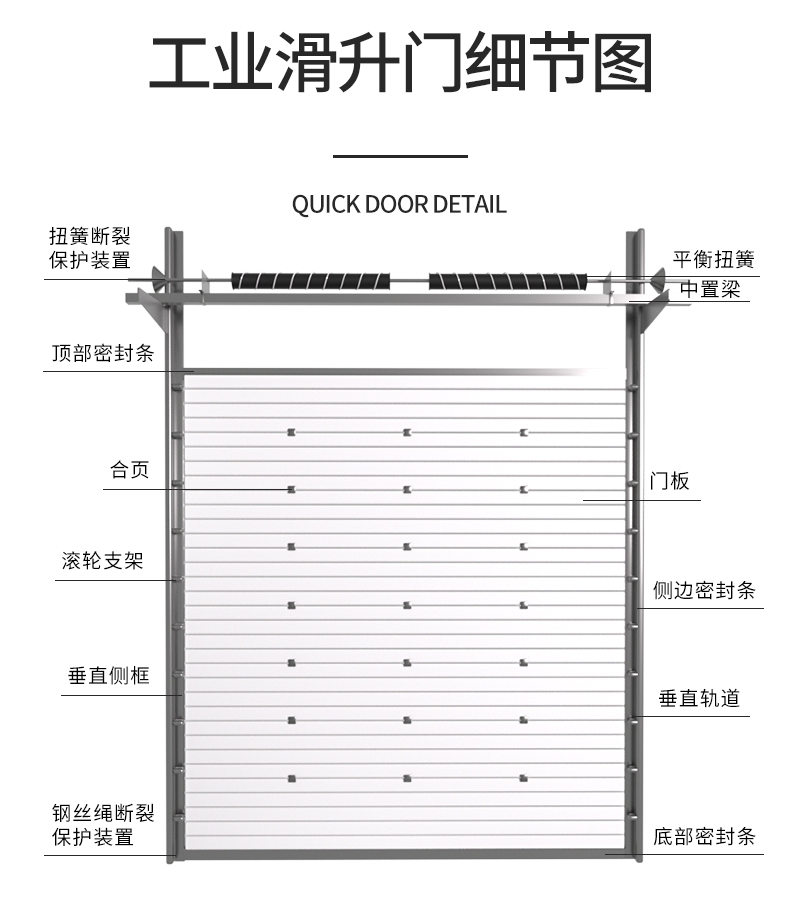

华诺提升门概述

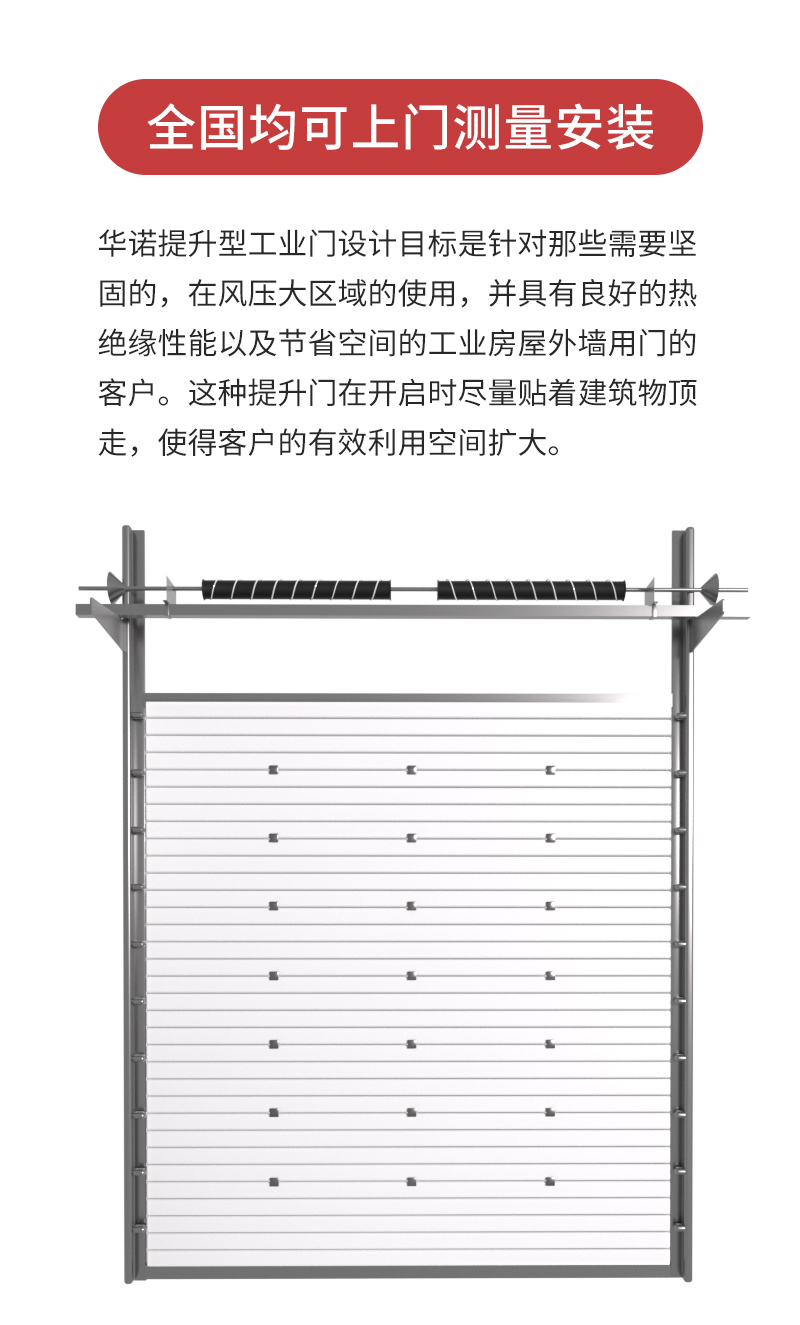

华诺工业提升门全部由分段式门板构成，由平衡系统实现随动平衡，在轨道内开启的分节提升门，其门体为42mm厚保温、高强度板。华诺提升型工业门，其设计目标是针对那些需要坚固的，在风压大区域的使用，并具有良好的热绝缘性能以及节省空间的工业房屋外墙用门的客户。这种提升门在开启时尽量贴着建筑物顶走，使得客户的有效利用空间扩大。

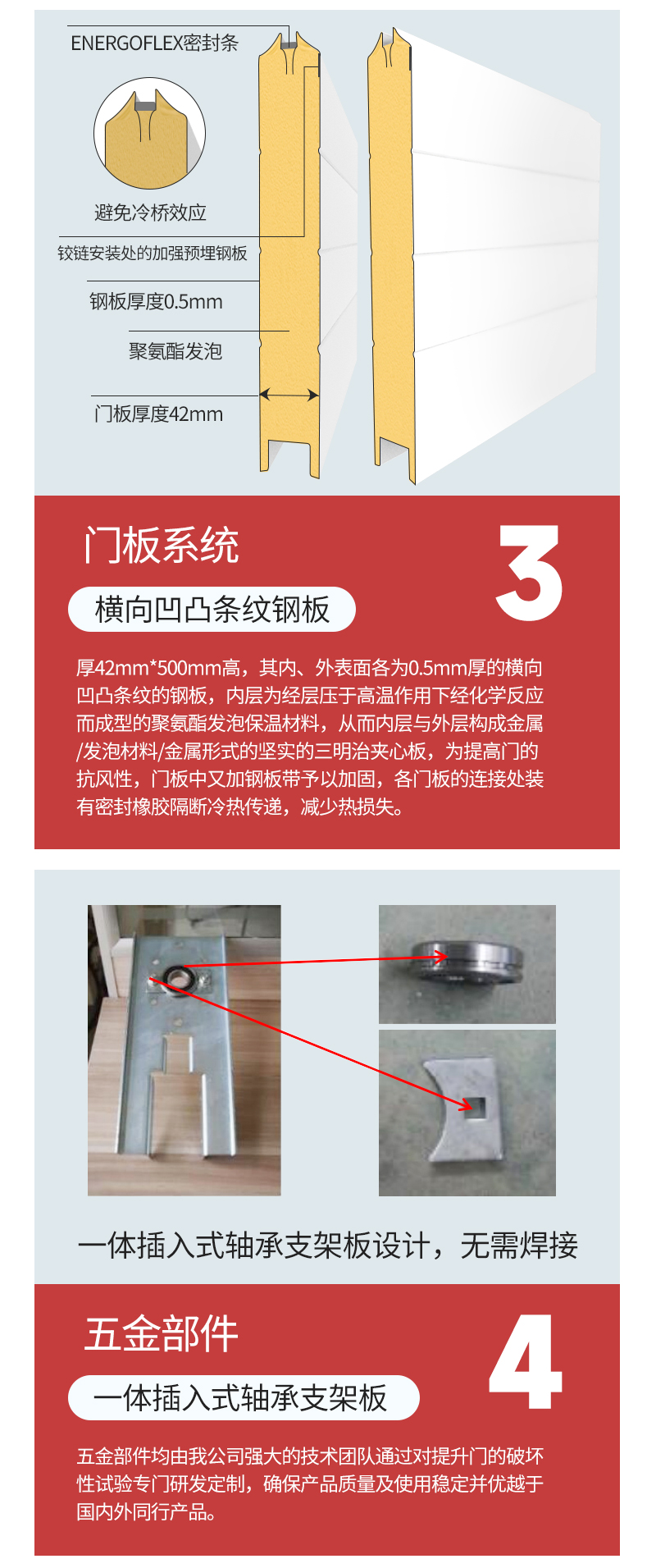

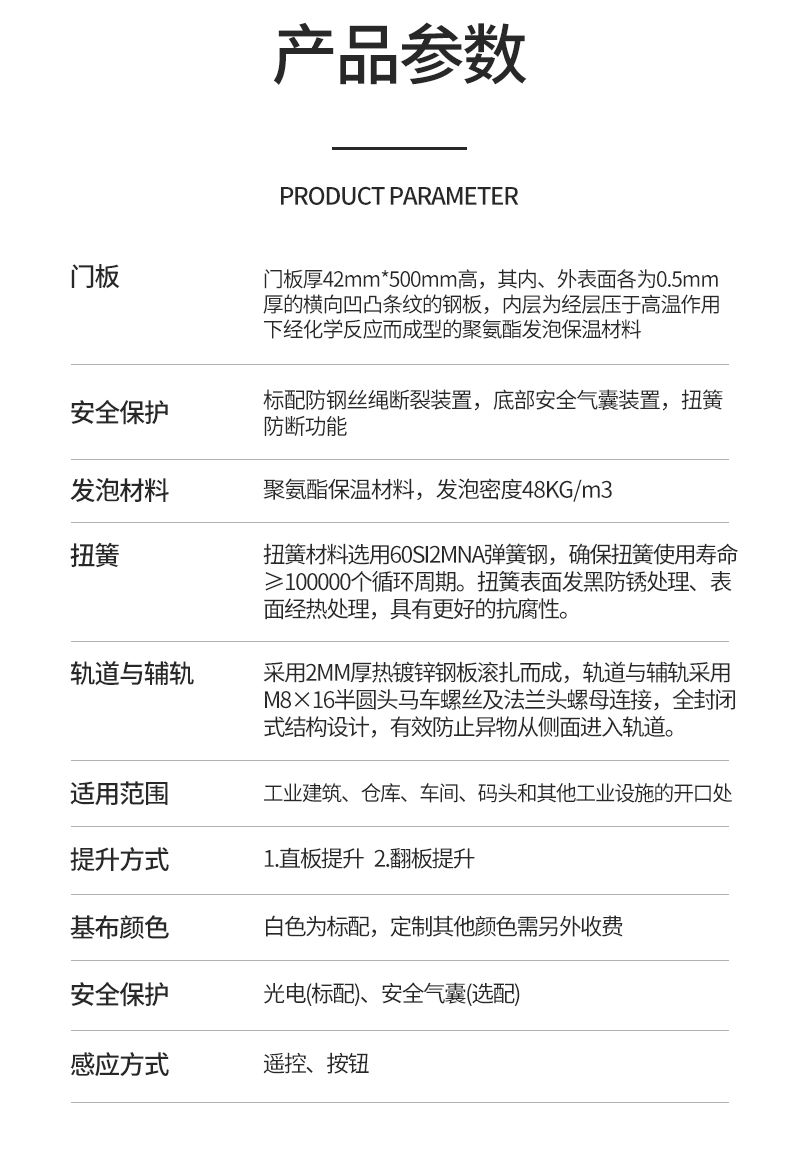

1、门板
1）门板厚度：42㎜； 2）门板高度：500mm； 3）内外板厚度：0.4mm；4）门板颜色：白灰； 5）门板发泡密度：48㎏/m³
门板厚42mm*500mm高，其内、外表面各为0.5mm厚的横向凹凸条纹的钢板，内层为经层压于高温作用下经化学反应而成型的聚氨酯发泡保温材料，从而内层与外层构成金属/发泡材料/金属形式的坚实的三明治夹心板，为提高门的抗风性，门板中又加钢板带予以加固，各门板的连接处装有密封橡胶隔断冷热传递，减少热损失。

2、门板发泡材料密度：48kg/m3
所有的提升门均装配有顶部及底部密封，而且所有轨道与门板间都配有橡胶密封以提供门体与轨道间良好的密闭性。
3、五金部件
1）华诺门业采用的提升门五金部件均由我公司强大的技术团队通过对提升门的破坏性试验专门研发定制，确保产品质量及使用稳定于国内外同行产品。

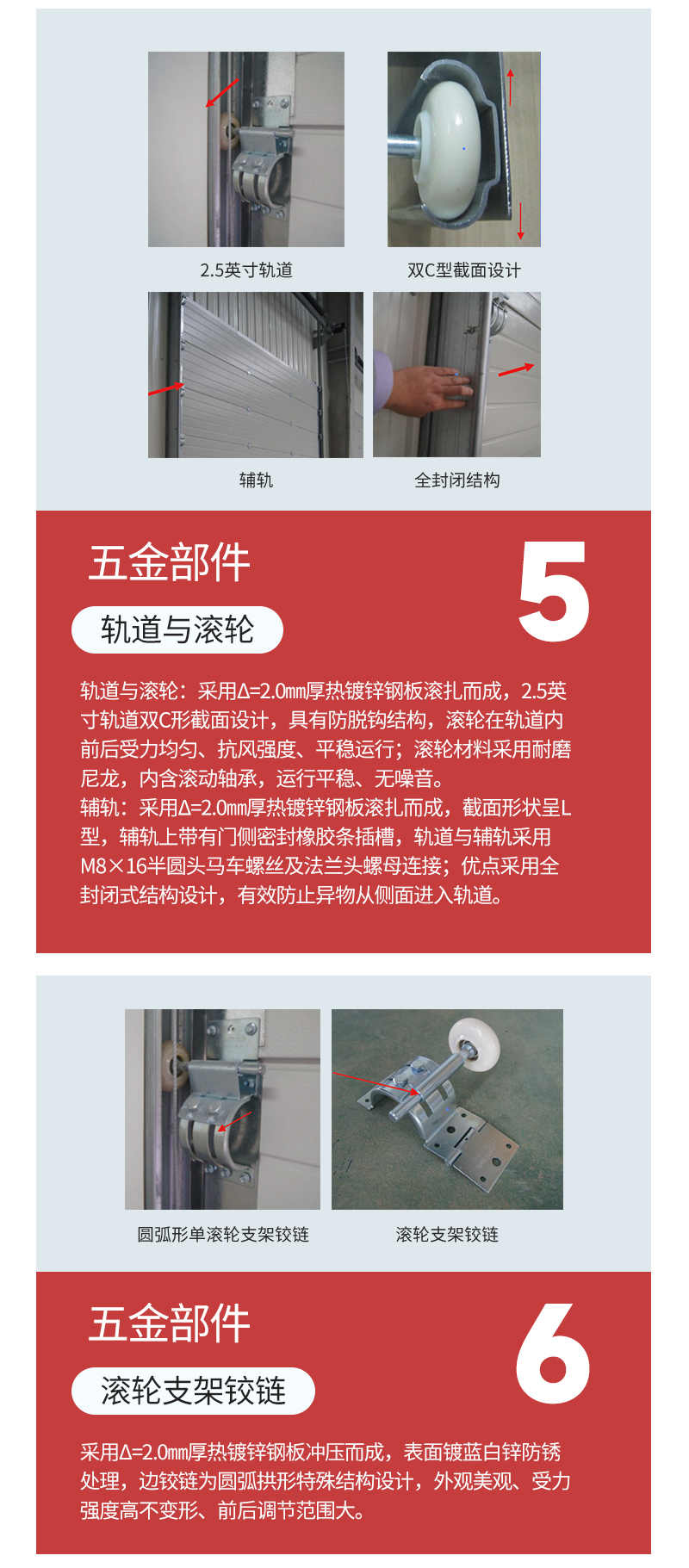

2）轨道与滚轮：采用δ=2.0㎜厚热镀锌钢板滚扎而成，2.5英寸轨道双C形截面设计，具有防脱钩结构，滚轮在轨道内前后受力均匀、抗风强度、平稳运行；滚轮材料采用耐磨尼龙，内含滚动轴承，运行平稳、无噪音。

辅轨：采用δ=2.0㎜厚热镀锌钢板滚扎而成，截面形状呈L型，辅轨上带有门侧密封橡胶条插槽，轨道与辅轨采用M8×16半圆头马车螺丝及法兰头螺母连接；优点采用全封闭式结构设计，有效防止异物从侧面进入轨道。

3）滚轮支架铰链：采用δ=2.0㎜厚热镀锌钢板冲压而成，表面镀蓝白锌防锈处理，边铰链为圆弧拱形特殊结构设计，外观美观、受力强度高不变形、前后调节范围大。

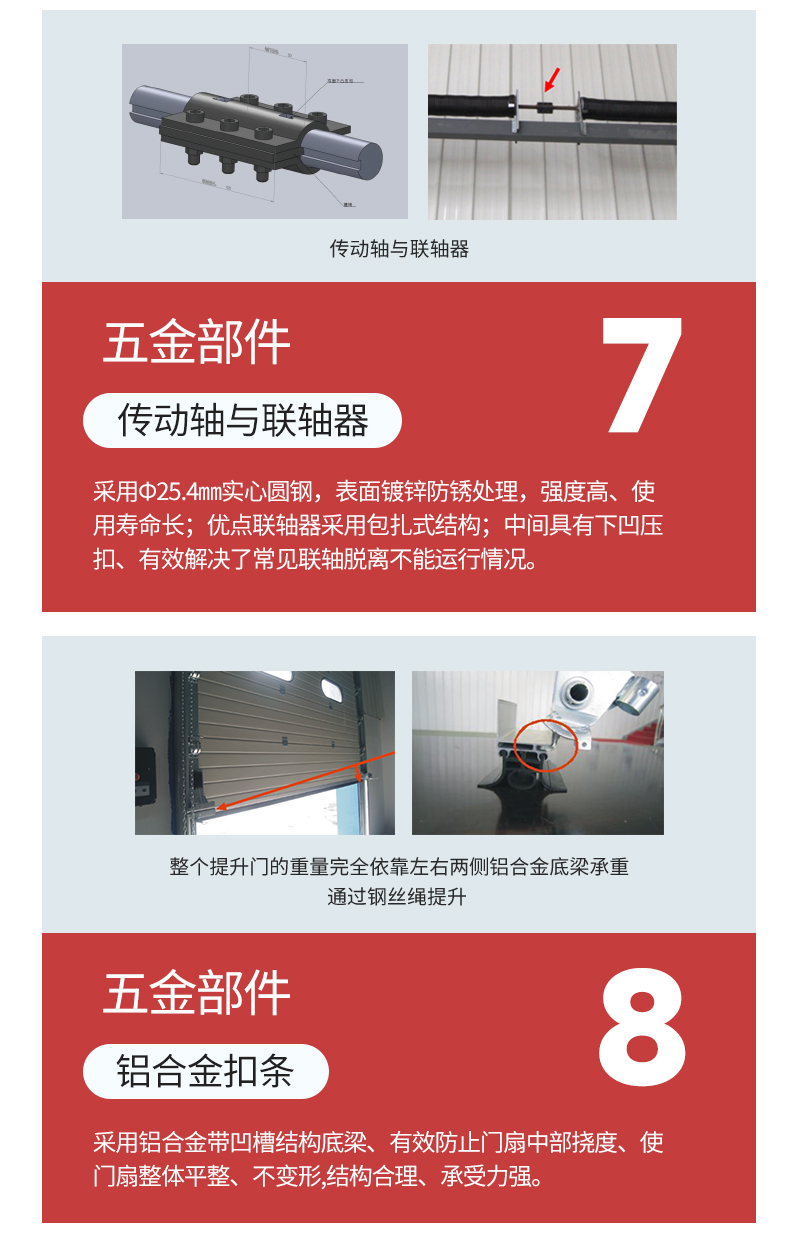

4）传动轴与联轴器：采用φ25.4㎜实心圆钢，表面镀锌防锈处理，强度高、使用寿命长；优点联轴器采用包扎式结构；中间具有下凹压扣、有效解决了常见联轴脱离不能运行情况。

5）华诺”铝合金扣条采用铝合金带凹槽结构底梁、有效防止门扇中部挠度、使门扇整体平整、不变形,结构合理、承受力强。

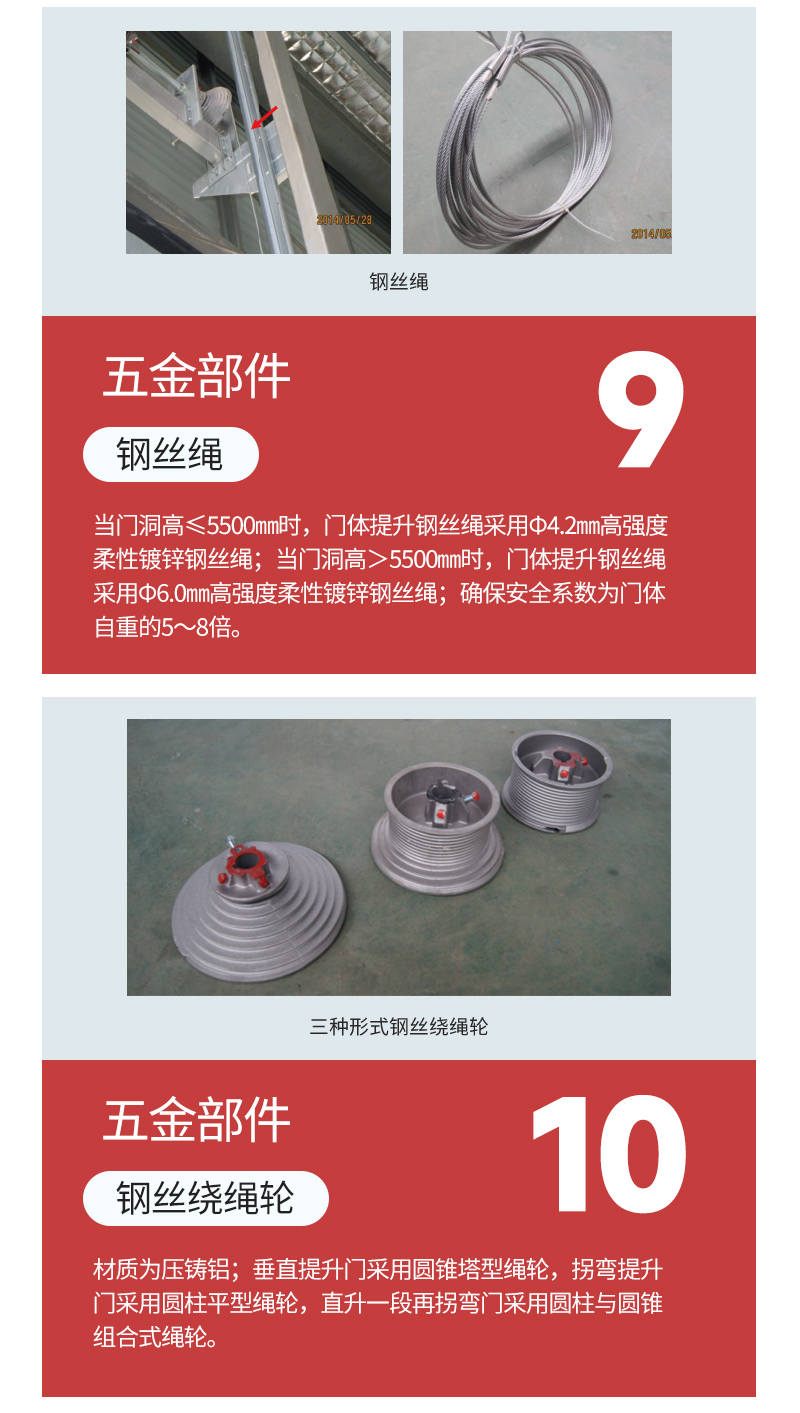

6）钢丝绳：当门洞高≤5500㎜时，门体提升钢丝绳采用φ4.2㎜高强度柔性镀锌钢丝绳；当门洞高＞5500㎜时，门体提升钢丝绳采用φ6.0㎜高强度柔性镀锌钢丝绳；确保安全系数为门体自重的5～8倍。

7）钢丝绕绳轮：材质为压铸铝；垂直提升门采用圆锥塔型绳轮，拐弯提升门采用圆柱平型绳轮，直升一段再拐弯门采用圆柱与圆锥组合式绳轮。

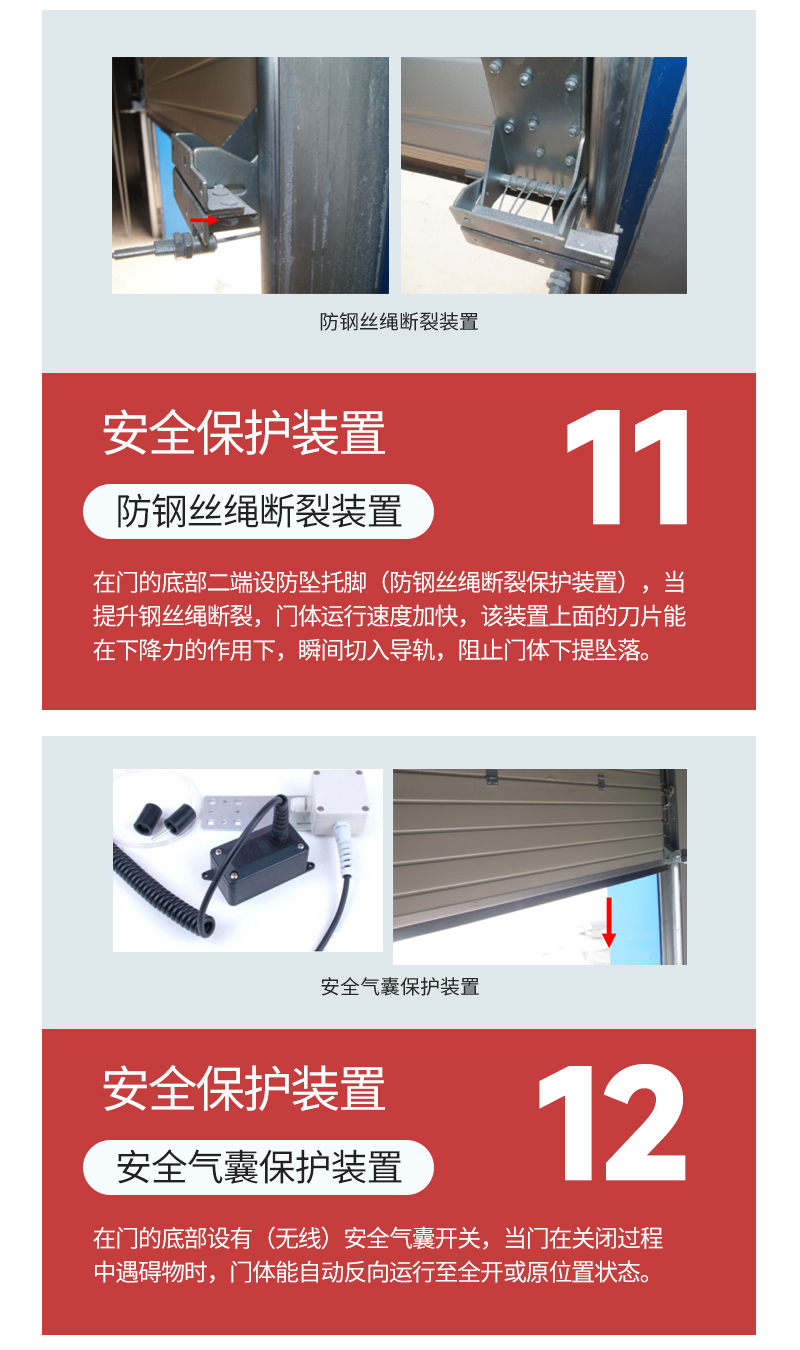

安全保护装置
1）防钢丝绳断裂装置：在门的底部二端设防坠托脚（防钢丝绳断裂保护装置），当提升钢丝绳断裂，门体运行速度加快，该装置上面的刀片能在下降力的作用下，瞬间切入导轨，阻止门体下提坠落。

2）安全气囊保护装置：在门的底部设有（无线）安全气囊开关，当门在关闭过程中遇碍物时，门体能自动反向运行至全开或原位置状态；

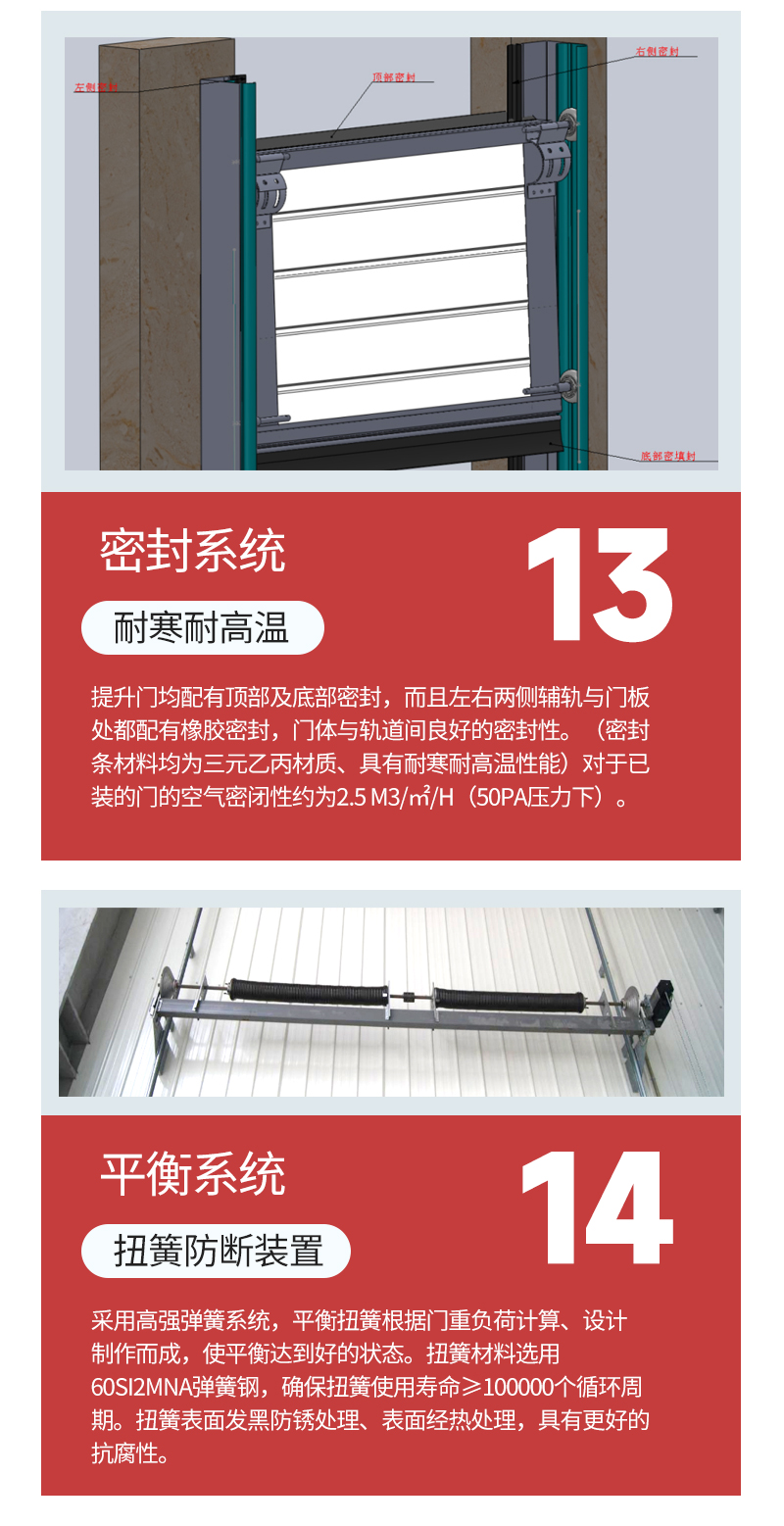

密封系统
1）提升门均配有顶部及底部密封，而且左右两侧辅轨与门板处都配有橡胶密封，门体与轨道间良好的密封性。（密封条材料均为三元乙丙材质、具有耐寒耐高温性能）

4、密闭性
对于一已装的门的空气密闭性约为2.5 m3/㎡/h（50pa压力下）。
5、平衡系统：
华诺门业提升门采用高强弹簧系统，平衡扭簧根据门重负荷计算、设计、制作而成，使平衡达到好的状态。扭簧材料选用60Si2MnA弹簧钢，确保扭簧使用寿命≥100000个循环周期。扭簧表面发黑防锈处理、表面经热处理，具有更好的抗腐性。

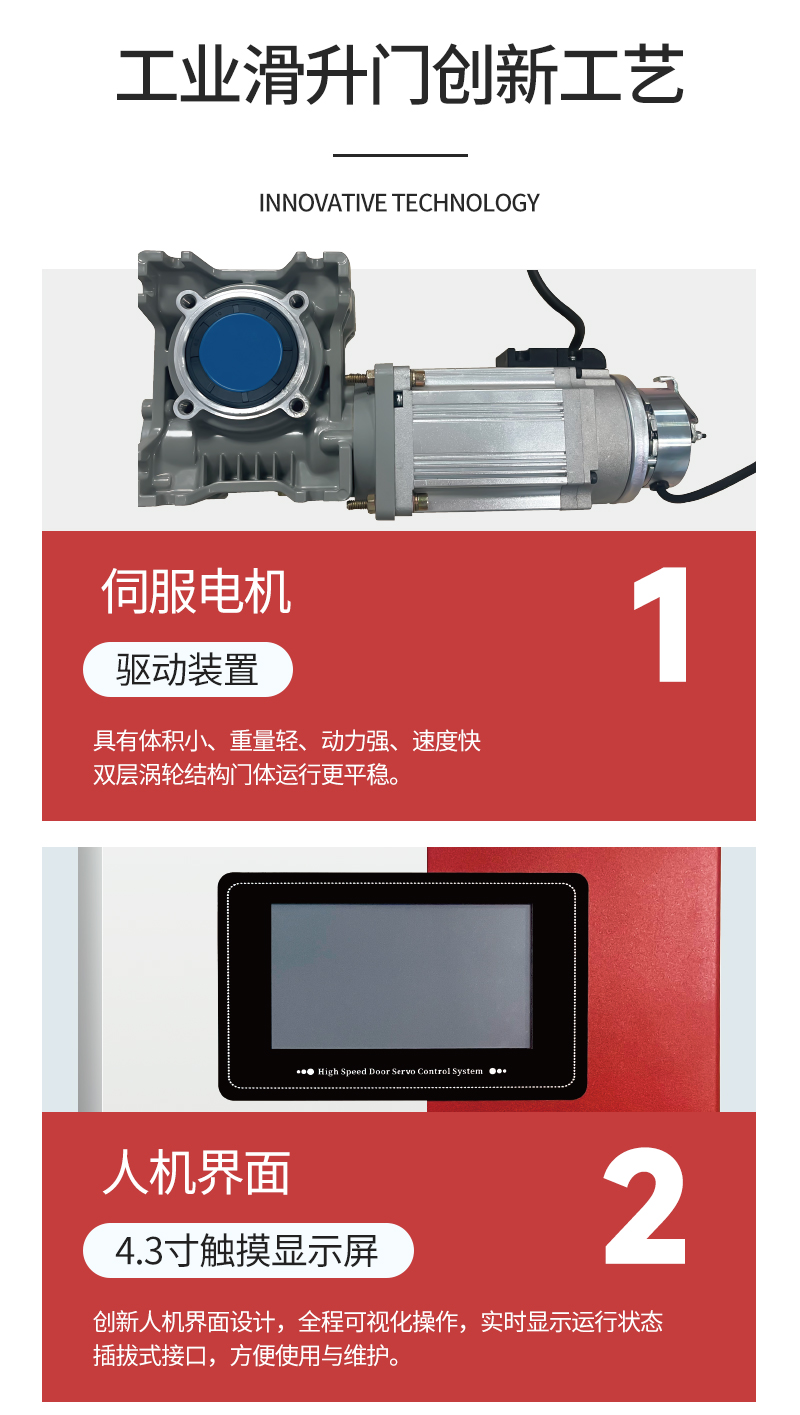

6、国产“先锋牌”电机与控制装置：

电机-技术参数

产品介绍
>全系列油浸式变速箱，大力矩、长寿命设计
>内置式刹车，停车更准；
>内置式解脱手柄，方便安装、调试、维护保养时检查门体及扭簧的平衡状况
>自动离合的手拉链条
>符合行业标准
>电机有离合器离合装置，可手、电动两种方式启闭门体，当停电时可通过拉动电机尾部链条，从而可以实现门的启闭手动操作。
控制箱-技术参数

产品介绍

●电压：AC220v
●具备常规开、关停功能；
●选配摇控器可实现远程控制
●加装急停开关、以备应急时迅速断电；
●可外接红外/气囊、警灯、红外/气囊常开常闭可选择
●具有小门互锁、自动关门等功能。
●内置式刹车系统，有效减少运行惯性行程；
●全系列油浸式变速箱，大扭矩，低噪音，运行平稳，长寿命设计（寒区可选用低温润提油）；
●自动离合的手拉链机构，简单方便；
●内置快速解脱扳手，方便用户安装、维护调整及停电使用；
●电机热保护功能，减少意外伤害；
●安全防护等级达到IP54以上；
●电机一体化，可选配遥控器、安全气囊、光电开关等装置；
●电子限位或机械限位可选，行程调整方便；
●万向手拉链，机器安装不再受方向限制；
●获得欧洲CE认证，符合行业标准。

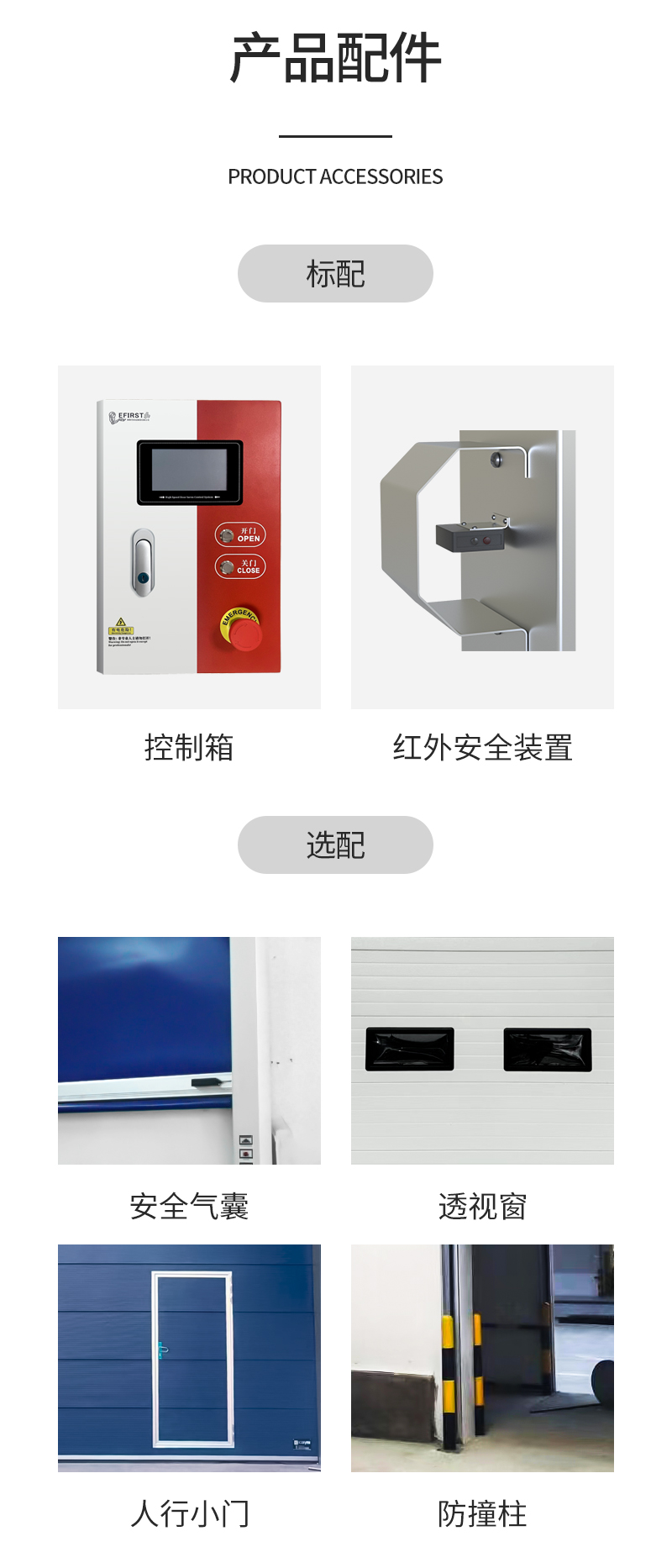

选配产品

透视窗：视窗PC板与门板连接：三元乙丙橡胶条采用凹槽设计，紧密扣在门板视窗孔位。三元乙丙橡胶条四周用胶水与门板彩钢板粘连。防水等密封效果。
