华诺涡轮硬质快速门

名称

硬质涡轮快速门

型号

涡轮硬质快速门KS-2500MM/S系列

控制系统

涡轮硬质快速门采用专用控制系统，内核为DSP处理芯片，系统通过接收编码器信号来控制门体的开启高度：

②转向保护：当电机驱动线接错时控制器直接报错，门体停止动作；

③专用系统的扭力环，位置环，速度环三环全闭；

④系统自带制动功能，不用外部电磁刹车片就可以使电机停在指定位置，使门体在限位位置停止时，丝毫不差；

⑤断电后的记忆功能，停电手动操作后，直接上电就可复位工作，无需再次调整。

⑥电机过载过流保护。

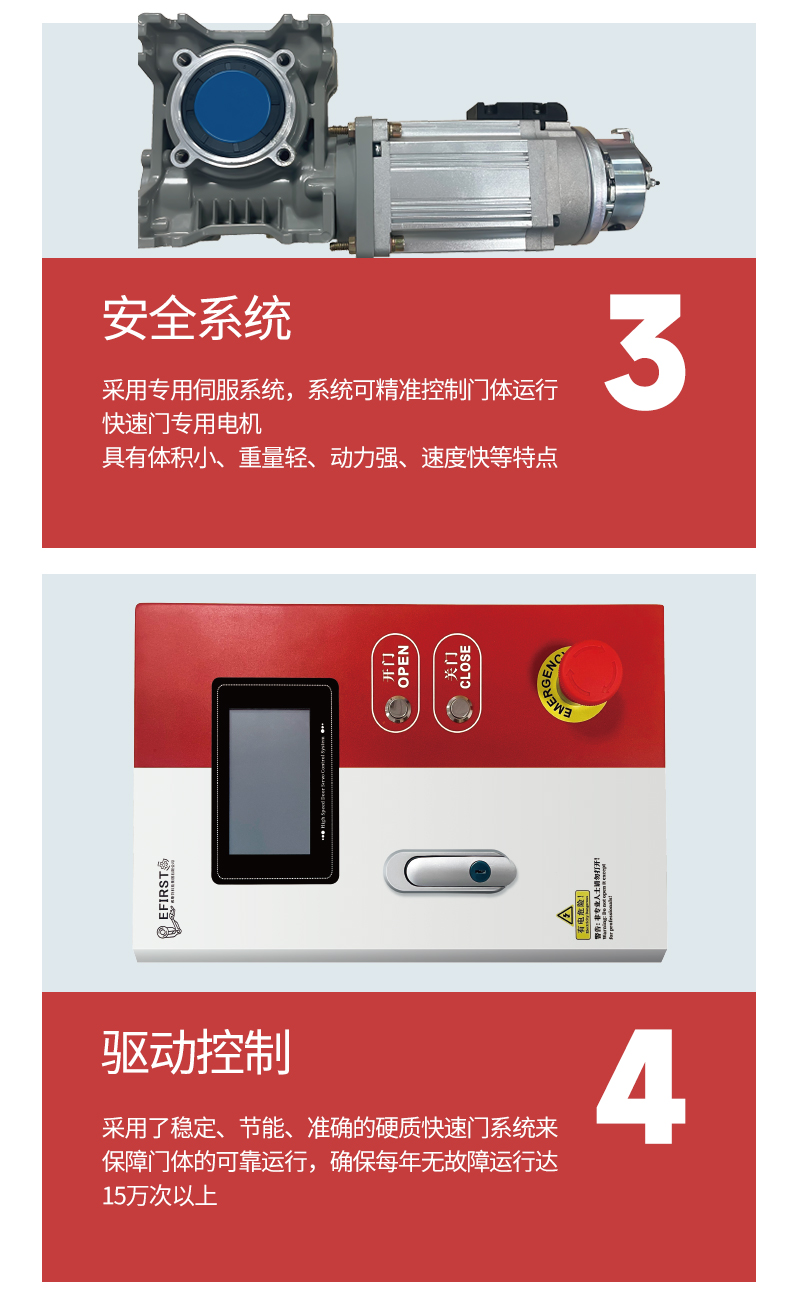

电机系统

电机驱动系统采用格兰德电机系统；大惯量行星减速机；应急手动开启机构；

① 格兰德电机的恒扭力输出，使安全防护装置（如红外线等）的功能发挥到好的状态，快速反弹；

② 过载能力强，在一些高频次场合开关一天可以工作千次以上。

③ 手动释放机构在故障或停电的时候可以松开，手动将门开启至理想的位置。

末端缓冲

基于格兰德电机的恒扭矩的特性，使门体运行起来更为平稳，并解决了门体在运行中的燥音问题，末端缓冲技术有效保护减速机与运行机构的刚性损伤，可按实际需要数字式调节不同速度，快-慢-停全长变化，减低各部件磨伤，尤其对减速机构的保护最为突出。

提升机构

该门的铝合金涡轮导向承重轨道，是本公司专利技术，确保门帘在启闭过程的高速运行，门帘与轨道转动摩擦使噪音有效控制，根据现场安装结构可分为：涡轮吸入式、椭圆吸入式、重直提升式、90度标准拐弯提升式或更多的轨道方式，标准为涡轮吸入式，其它提升方式需要和我司销售人员提前预约。

门体机构

门帘为分体装配结构：断桥隔热的铝合金门板、多层次密封胶条、消音承重铰链、聚氨酯导向轮等几个部分组成：

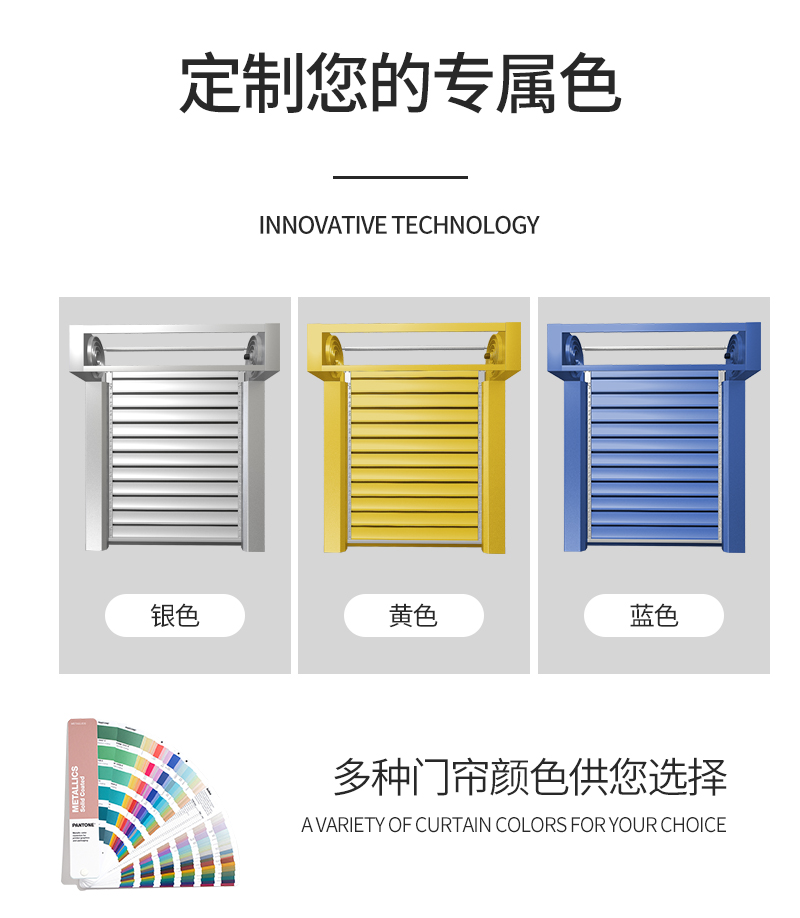

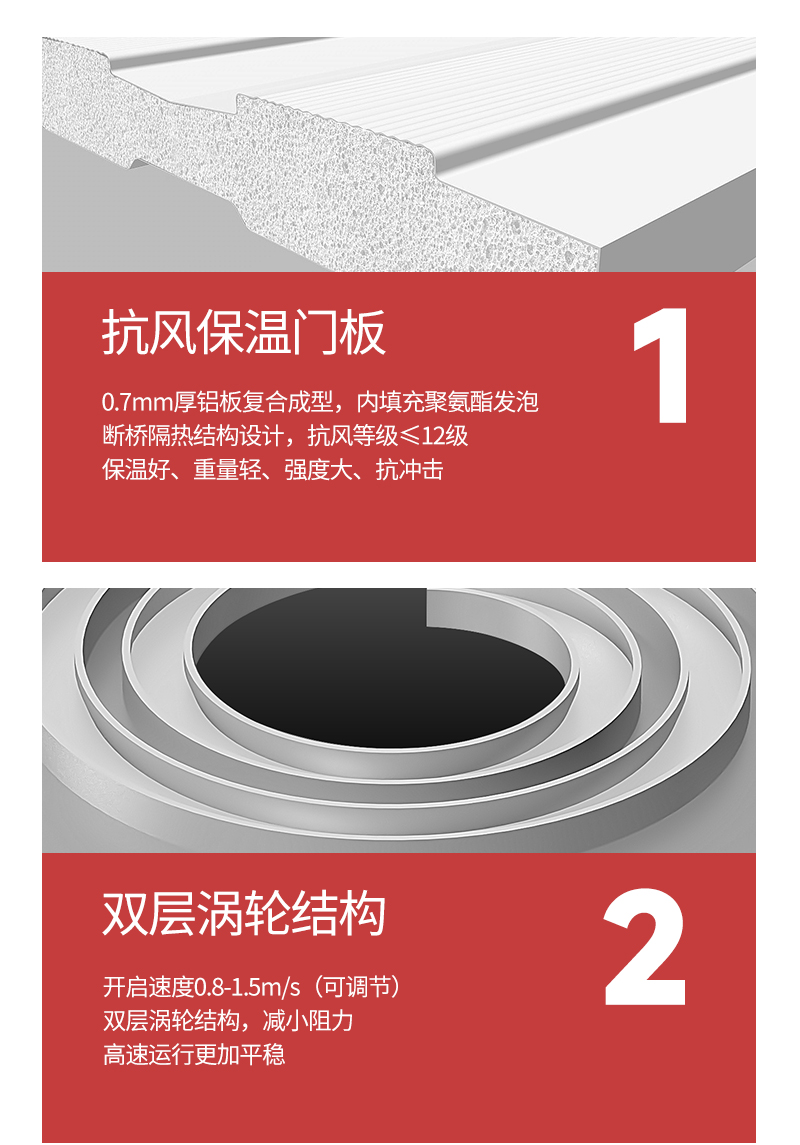

1.发泡保温门板，标准厚度为40mm，表面经过阳极氧化加有机着色处理，抗风强度可达12级，根据国际色卡标准颜色，颜色可选；

2.通过软连接胶条将门板间进行密封，软连接部分折叠寿命达百万次以上；

3.铰链承重方式设计使门帘接合处不受力，门板之间不接触，长时间后还可保持平整性；

4.门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动，高速运行时。

安全系统

1.底部安全保护边：当门体在下降时，由于物体处在红外线安全保护的盲区时，门体压在下方障碍物时，门体讯速反弹在最开门，有效的保户下方物体或行人避免事故。

抗风能力

32 m/s（国标抗风等级12级）

密封性能

导轨密封，门板中间密封，门体顶部密封、门体底密封，多重密封确保门体内外的气密以及隔离效果。

保温性能

对于已安装的关闭状态的门，保温性能K≤0.6W/（㎡•K）

快速修复

万一门板被损坏，无需整个门板拆卸的修复，采用悬挂式固定的保温铝合金门板条可以逐一拆卸，一人操作，简易省时.

手动功能

停电时，可随时打开电机刹车，借助平衡系统将门体托起，可有效的解决因停电或故障而引起的门体不能开启的问题。

平衡系统

两侧门柱内部配平衡弹簧，和门板重量保持一定的平衡性，同时减轻电机运行时的负载，运行顺畅自如。

整体外观

采用宝钢镀锌板经激光切割、数控折弯而成的成型的涡轮系统、导轨系统、防护外罩，长久不生锈，外部美观、防尘、轻松清洁

传动系统

一体式的传动系统，使得门体两侧均匀受力，整体运行通畅。

机构提升

采用自主研发的涡轮式铝合金导轨，符合快速变速使用的导轨系统，运行时使门体快速吸入，有效的防止震动和噪音的产生。

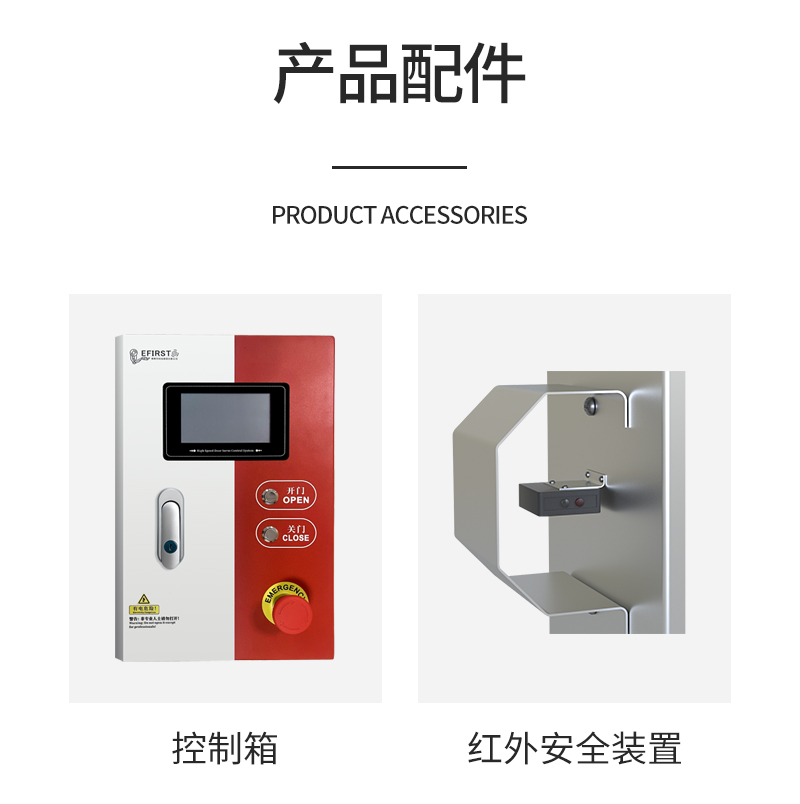

控制箱

加厚型IP54控制箱，符合电气安全标准。

门板牵引

采用高品质耐磨高强度滚子链条结构，门体通过同步链条带动进入可以快速变速的涡轮机构。

电源要求

380V/ 14A/50Hz/。

绝缘保护

Ip54 即使在恶劣环境下使用亦能防水防尘。

开关方式

标准一键按钮带急停开关；断电后手动开启方式。
